设计规范和设计原则

2.1 设计依据

委托单位提供的水质、水量及排放要求；

《建筑给排水设计规范》（GB50015）；

《采暖通风与空气调节设计规范》（GB50019）；

《建筑中水设计规范》（GB50336）；

《城市污水再生利用  景观环境用水水质》（GB/T 18921）;

《城市污水再生利用  城市杂用水水质》（GB/T 18920）；

《中华人民共和国水污染防治法》；

《水污染物综合排放标准》DB11/307-2013

其他相关现行规范及标准。

2.2  设计原则

1、执行国家环境保护的政策，符合国家和地方有关的法规、规范及标准，污水经处理后达到《辽宁省污水综合排放标准》（DB/1267-2008）中第三部分排放标准。

    2、根据企业规划和实际情况，力求做到系统布局合理，节省投资，又便于运行管理。

3、采用高效、节能、先进、可靠的污水处理新工艺、新技术，实现污水处理工程的低耗高效。

4、在已建成相同类型处理工程的基础上进行优化，尽可能降低投资和运行费用。

5、操作管理方便，操作人员的劳动强度低。

6、污水处理系统适合生产性变化

第三章 设计水量、水质,设计范围及排放标准

3.1  设计水量

   根据提供的废水数据1000m³/d。

3.2设计进水水质参数

造纸污水具有水量大、排水不均匀、浓度高、杂质和悬浮物高、可生化性好等特点。

根据类似同类污水水质，设计进水水质主要污染物指标如下：

3.3 排水水质应符合《辽宁省污水综合排放标准》（DB/1267-2008）中第三部分排放标准，主要指标如下：

表中单位均以mg/l计，PH除外。

      第四章  污水处理系统工艺分析

4.1  工艺选择原则

1、设计方案严格执行环境保护有关规定，污水处理后必须保证出水主要指标均达到标准。

    2、采用简单、成熟、稳定、实用、经济合理的处理工艺，保证处理效果，减少投资及运行管理费用。

3、处理系统运行有一定的灵活性和调节余地，以适应水质水量的变化；

4、设备有通用性和先进性，处理稳定可靠、效率高、管理方便，维修、维护工作量小，价格适中。

5、尽量减少污泥产生量，力求在系统内消化污泥，以减少污泥处理的投资及运行费用。

6、布局科学合理，与外界环境协调，满足绿化要求。

7、尽可能减少对周围环境的影响，合理控制噪声，妥善处理固体废弃物，避免二次污染。

8、工程建设完成后力争达到社会效益、经济效益、和环境效益的最佳统一。

4.2 工艺流程说明

造纸废水由收集管网收集，自流进入调节池，由调节池调节水量和均化水质后。再由水泵提升进入气浮沉淀一体机，同时，加药设备将搅拌均匀后的PAM、PAC溶液加到设备反应区。在该系统内，药液与污水充分混合，水中大部分有机污染物被絮凝生成悬浮状絮体，在微小气泡黏附下，通过刮渣系统刮出，比重大于水的有机物沉降至设备底部椎体，通过排泥口排入污泥池。该系统主要去除污水中大部分有机物。处理后的清液自流进入中间水池，中间水池主要起到调节水量的作用，然后由提升泵提升进入一体化污水处理设备，污水在设备中经过水解酸化、生物接触氧化、沉淀等处理过程，大幅度的降低水中各项有机物指标，使污水得到更深度的净化，出水达标排放。

一体化设备中沉淀池产生的沉淀污泥通过气提方式输送至一体化设备中的浓缩污泥池内，污泥在浓缩污泥池中浓缩沉降并硝化，上清液回流至厌氧池与原废水一并重新处理。浓缩污泥定期（半年左右一次）由粪车抽吸外运。气浮池浮渣排入污泥储存池，定期外运处理。

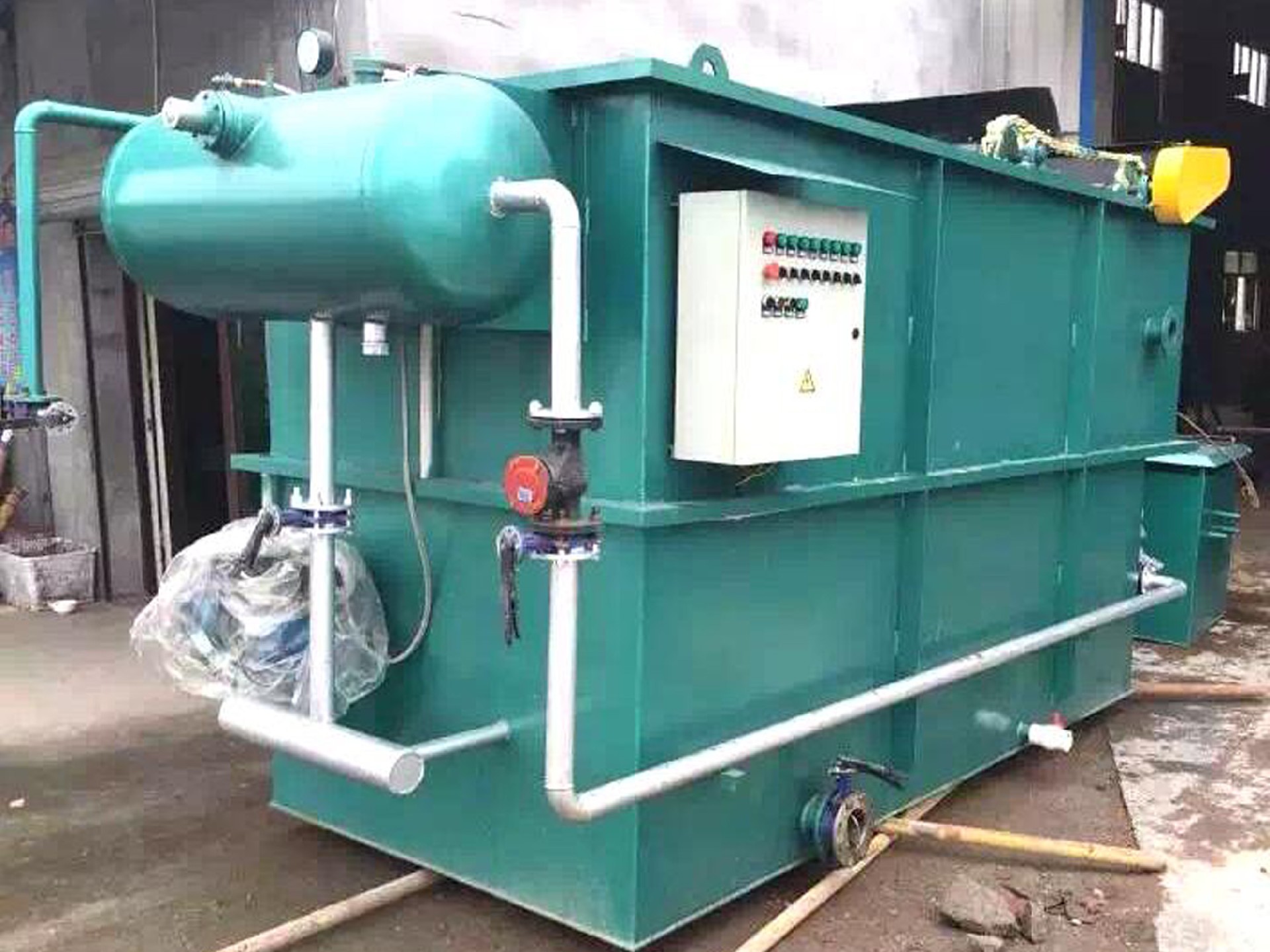

气浮沉淀一体机

一体化地埋式污水处理设备

五、 工艺设计参数及设备参数

5.1调节池

主要构筑物

数量：1套

单座尺寸：17.0m×16.0m×3.5m

有效水深：3.0m

有效容积：800m³　

制作形式：钢混或砖混　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

主要设备

1.污水泵

功率：11 kw

数量：1台

5.2气浮单元

主要构筑物

数量：1座

气浮机底座尺寸:21.0m×5.0m×0.2m

做0.2m高混凝土垫层

气浮沉淀一体机每天按10小时运行时间

主要设备

1.气浮沉淀一体机

规格型号：SDSQQC-100

气浮沉淀一体机箱体：碳钢焊接防腐

外型尺寸：17.2m×3.2m×2.8m

走台尺寸：17.0m×0.6m×1.8m

处理量:90-100m³/h

2.加药装置

  型号：SQJY-2

  数量：一套

设备尺寸：2.7m×1.5m×2.8m

材质：钢制防腐

所加药物为聚丙烯酰胺、聚合氯化铝。

5.3中间水池

主要构筑物

数量：1座

单座尺寸：12.0m×12.0m×3.5m

有效水深：3.0m

有效容积：400m³

制作形式：碳钢防腐　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

主要设备

1.污水泵

功率：5.5 kw

数量：1台

5.4好氧处理单元

主要构筑物

数量：1座

单座尺寸：18.0 m×21.5m×4.1m

制作形式：挖深，底部做0.2m高垫层　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

主要设备

5.4.1.地埋式一体化设备

外型尺寸：17.2 m×2.95m×4.0m（含1.5米高人孔）

数量：6台

设备材质：碳钢防腐

5.5污泥池

主要构筑物

数    量：1座

单座尺寸： 3.0m×3.0m×3.5m

制作形式：碳钢防腐
