一、工程概况

1.1   产业政策和战略规划

随着城市工业生产的迅猛发展，塑料产量和用量不断增加，随之出现的问题是废弃塑料量也不断增加，塑料废水污水排出量日益增多，大量未经处理的污水直接排入周围河流，致使城市环境污染十分严重，不但直接污染了市区的地下饮用水，而且对河流下游地区的农业生产和人民生活造成了危害，人类和生物赖以生存的生态环境受到了日益严重的威胁。同时，水生态系统体现了人与水的和谐共存与协调发展，是城市生态系统的主要组成部分和关键因素，与一个城市的可持续发展密切相关。

其次，随着国家经济的高速发展，污水处理工作越来越受到国家的关注与重视，国家对废水的排放标准也越来越严格，对不达标的废水，国家加大了处罚力度。因此，对废水进行处理回用显得越来越重要，不仅可以避免塑料废水的直接排放对环境造成的污染，同时也可以减少对水资源的浪费。

1.2 废水来源

废水主要来源于化肥编织袋的清洗废水。洗涤废水中含有一定量的悬浮物和沉淀物。由于是清洗化肥袋，所以氨氮指数偏高，废水呈黑色。

企业领导非常重视对当地环境的保护，为了实现企业的可持续发展和保护周边人民的身心健康，因此我们受企业委托对该废水的处理进行方案编制。

1.3 废水水量、水质特点

根据提供的资料，生产过程中各工艺口排放的废水量总计100m³/h,废水中主要含有大量悬浮物、无机盐、塑料颗粒、土沙粒等杂质。

塑料编织袋清洗废水的特点是：有机悬浮物含量高，易腐败，排入水体会消耗水中的溶解氧，而且车间废水分批次排放，排放不均匀。现拟对塑料编织袋清洗废水进行处理，污水要求出水达到《城镇污水处理厂污染物排放标准》（GB18918—2002）一级B类标准。

1.4方案编制单位

山东尚清环保科技有限公司技术部

二、设计基础

2.1设计依据

2.1.1建设项目环境保护管理办法（1986年3月26日国务院环境保护委员会、国家计划委员会、国家经济委员会颁发）；

2.1.2建设项目环境保护管理条例（1998年11月18日国务院第10次常务会议通过）；

2.1.3《室外排水设计规范》GB50014—2006；

2.1.4甲方提供的有关数据资料。

2.1.5其它规范及标准：

《室外排水设计规范》 GB50014-2006；

《给水排水工程结构设计规范》GBJ69-2002；

《工业防腐设计规范》GBJ46-82；

《工业污染物产生和排放系数手册》；

《城市区域环境噪声标准》 GB3096-93；

《供配电系统设计规范》GB50217-94；

《建筑给水排水设计规范》GB50015-2003;

《自动化仪表选型规定》HG20507-92;

《低压配电设计规范》GB50054-95；

《泵站设计规范》GB/T50265-97；

2.2设计原则

2.2.1严格执行国家和地方环保、卫生和安全等法规，经处理后主要水质指标符合国家有关标准；

2.2.2设计中坚持科学态度，采用的水处理工艺既要体现技术先进、经济合理，又要成熟、安全可靠，并具有操作简单、运行管理方便等特点；

2.2.3 处理单元相对紧凑、占地尽可能少，在确保运行稳定、出水水质达标的前提下，尽量降低工程造价及运行成本；

2.2.4设计中坚持污水生化处理与生态化处理思想相结合的原则，营造和谐的污水处理生态环境。

2.3项目范围

本方案设计范围包括污水处理工程内的污水处理工艺、土建、电气控制和污泥贮池等。污水处理工程以外的管网收集、污泥外运处理、出水外排、总电源引线等由业主负责实施。

2.4设计处理规模

根据提供资料，清洗废水水量为100m³/h。废水主要产生于化肥塑料袋清洗时产生的污水。

2.5设计处理水质

根据甲方提供的资料和我公司做过的案例经验，设计本项目的处理前原污水水质，见下表。

表2.5.1 污水处理前设计水质主要指标一览表    单位：mg/L

2.6出水水质要求

本方案设计中出水水质指标严格执行《城镇污水处理厂污染物排放标准》（GB18918—2002）一级B类标准。

表2.6.1《城镇污水处理厂污染物排放标准》（GB18918—2002）一级B类标准：

单位：mg/L

注：括号外数值为水温＞12℃时的控制指标，括号内数值为水温≤12℃时的控制指标。

三、处理工艺分析

塑料清洗废水中含有大量悬浮物、无机盐、土沙粒等杂质。根据对废水水质特点分析和水样测试以及排放标准的综合分析对比后确定：

3.1该塑料清洗污水前段预处理采用气浮法和沉淀法同时进行，需要排放的污水后续处理采用生化工艺处理以确保达标排放。循环利用的回用水通过气浮沉淀一体机出水后进入多介质过滤器，通过过滤对水中残余悬浮物和沉淀物进行过滤筛除。

3.1.1气浮沉淀装置选用气浮沉淀一体机。气浮沉淀一体机具有以下特点：

⑴处理能力大、效率高、占地少，去除水中的悬浮物及不可溶性COD，工艺过程及设备构造简单，便于使用、维护。

⑵不用机械刮泥设备，每个贮泥斗单独设排泥管，各自独立排泥，互不干扰，保持沉淀浓度
（3）曝气机可以调节气泡大小，以保证最有效的絮凝效果
（4）集沉淀絮凝气浮于一体，大大减少了设备基础投资

（5）COD除去率75%-85%，SS除去率90%-98%

3.1.2生化处理单元

生物接触氧化法在池内设有填料，部分微生物以生物膜的形式固着生长于填料表面，部分则是絮状悬浮生长于水中。因此，它兼有活性污泥法与生物滤池二者的特点。生物接触氧化法中微生物所需的氧常通过人工曝气供给。生物膜生长至一定厚度后，近填料壁的微生物将由于缺氧而进行厌氧代谢，产生的气体及曝气形成的冲刷作用会造成生物膜的脱落，并促进新生膜的生长，形成生物膜的新陈代谢，脱落的生物膜将随水流出池外。

l 生物接触氧化法的主要特点

1、由于填料的比表面积大，池内的充氧条件良好，生物接触氧化池内单位容积的生物固体量高于活性污泥法曝气池的生物生物固体量，因此，生物接触氧化池具有较高的容积负荷；

2、由于相当一部分微生物固着生长的填料表面，不存在污泥膨胀问题，运行管理简便；

3、由于生物接触氧化池内生物固体量多，水流属完全混合型，因此，生物接触池对水质水量的骤变有较强的适应能力；

4、由于生物接触氧化池内生物固体量多，当有机容积负荷较高时，其F/M比可以保持在一定水平，污泥产量可相当于或低于活性污泥法。

5、由于该系统日产生的污泥量很少，根据相关设计规范的要求，污水经沉淀后，污泥可直接排入污泥槽，同化粪池污泥一起定期清理。

3.2本工艺采取以下措施：

（1）大颗粒悬浮物和杂质易堵塞泵，会影响整个后续工艺处理，故方案中采用细格栅。

（2）有机物含量较高，采用气浮沉淀一体机处理，通过加药搅拌絮凝后，悬浮物通过溶气水上浮到水面，通过刮渣系统将悬浮物刮出；沉淀物沿斜管下滑到设备底部，由排泥管将沉淀污泥排出；该设备可去除大部分悬浮物和沉淀物以及不溶性有机物。

（3）排放污水进入生化处理单元，通过生物菌降低水中有机物含量，以使出水达标排放。

（4）应业主要求，剩余污水循环利用。

四、工艺流程设计

4.2 工艺流程说明

塑料颗粒清洗废水由收集管网收集，自流进入格栅渠，经细格栅拦截水中较大的悬浮物，剩余污水自流进入调节池，在调节池内调节水量和均化水质；调节池内设置污水提升泵和液位控制器，当水位到达限值时由水泵将污水提升进入气浮沉淀一体机，在该系统内，通过释放溶汽水，水中的悬浮物在微小气泡黏附下上浮到水面，由刮渣设备将悬浮物刮至污泥池，去除悬浮有机物；比重大的有机物会沿斜管填料慢慢下滑至设备底部，通过打开排泥阀排至污泥池内。经设备处理后的上清液自流进入缓冲池，在缓冲池内调节水量和均化水质，再由污水提升泵将水提升至微生物生化处理单元，通过生物的吸附降解作用，去除废水中剩余的污染物质，再进二沉池，使从填料表面脱下的生物膜在二沉池中沉淀，大部分污泥回流重新进入厌氧池进行反硝化，剩余污泥定期抽进污泥储存池。气浮池浮渣和排泥管的沉降污泥排入污泥储存池，定时外运处理，净化污水达标排放。

五、 工艺设计参数及设备参数

5.1格栅井

主要构筑物

数量：1座

单座尺寸：1.0m×1.0m×1.5m

主要设备：

      格栅：1座

      单座尺寸：0.5m×0.5m

5.2调节池

主要构筑物

数量：1座

单座尺寸：16.0m×16.0m×3.5m

有效水深：3.0m

停留时间：8h　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

主要设备

1.污水泵

功率：11 kw

数量：1台

2.液位控制系统

作用：控制水泵，使水泵自动运行

5.4气浮沉淀单元

主要构筑物

数量：1座

气浮沉淀一体机机底座尺寸:20.0m×4.0m×0.2m

座200mm高混凝土垫层

主要设备

1气浮沉淀一体机

规格型号：SDSQQC-100

外型尺寸：17.2m×2.95m×3.0mm

处理量:100m³/h

2.加药装置

  型号：SDSQJY-2

  数量：一套。

尺寸：2.0m×1.0m×2.1m

  材质：钢制防腐。

5.5缓冲池

主要构筑物

数量：1座

单座尺寸：16.0m×16.0m×3.5 m

有效水深：3.0m

停留时间：8h　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

主要设备

1.污水泵

功率：11 kw

数量：1台

2.液位控制系统

作用：控制水泵，使水泵自动运行

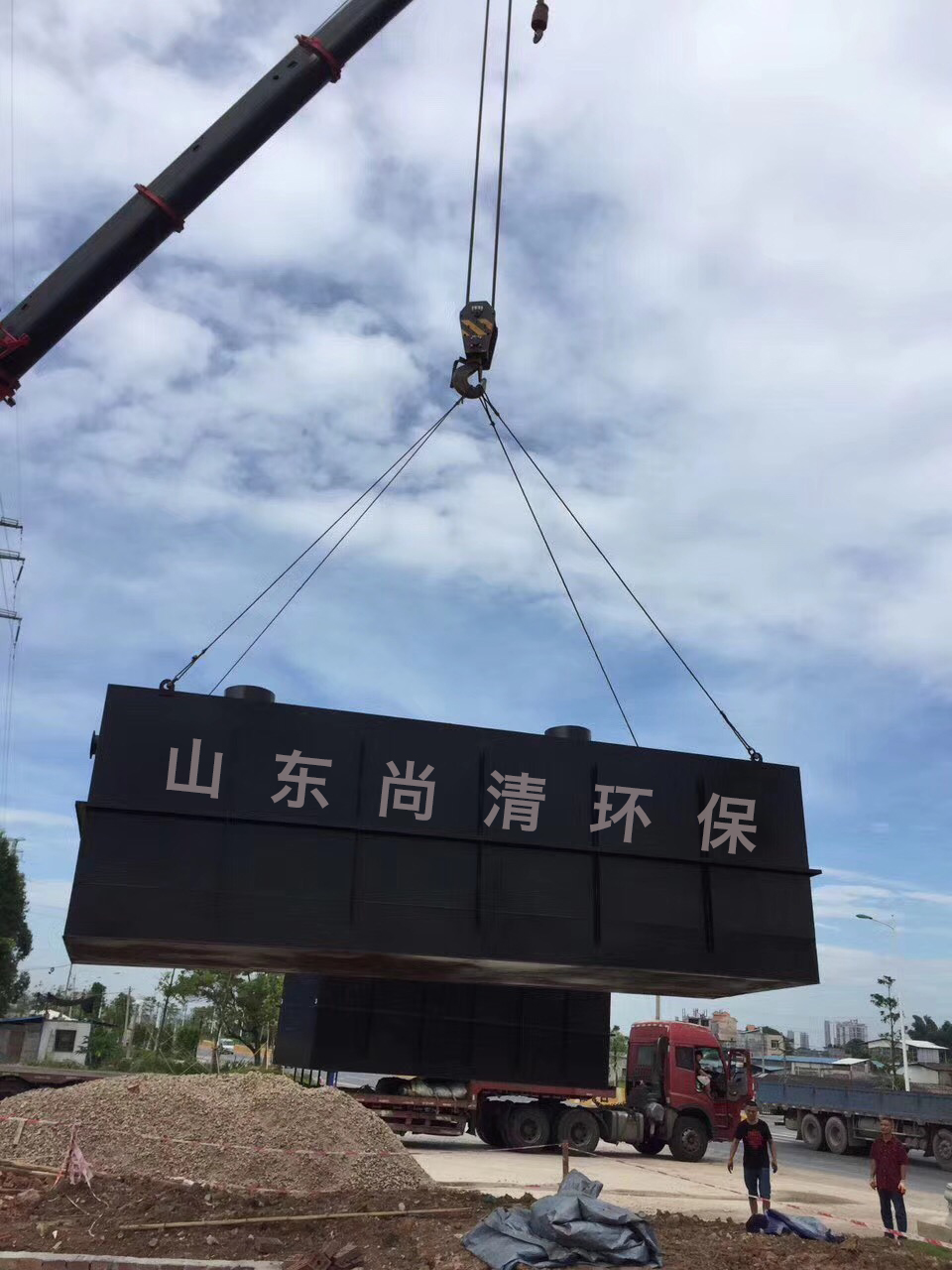

5.6地埋式一体化设备基础

主要构筑物

      数量：1座

      单座尺寸：18.0×25.0×3.90m

     土建要求：埋于地表以下，底部做0.2m高垫层。

主要设备：地埋式一体化设备

    数量：7台

    设备尺寸：17.2×2.95×3.0m（另加人孔0.8m）

5.7电控系统

电控箱：正泰电器元件。

数量：一件。

要求：全规格电控箱，自动控制整个气浮沉淀系统及生化系统。
